2-22 Poles Electric Barrier Terminal Block Connector 300 Volt

2-22 Bornes de barrière électrique Bloc de jonction Connecteur 300 Volts

Produits - TB de barrière
  • Mettre en évidence

    TB électrique

    ,

    Bloc terminal de type barrière

  • Poteaux
    2-22 poteaux
  • Pas
    7,62 mm
  • Tension nominale
    300V
  • Courant nominal
    15A
  • Connexion nominale
    ² de 2.5mm
  • Couleur
    Noir
  • Lieu d'origine
    Shenzhen, Chine
  • Nom de marque
    SCED
  • Certification
    UL, CE
  • Numéro de modèle
    TB762-00-CMn
  • Quantité de commande min
    500
  • Prix
    Get latest price
  • Détails d'emballage
    carton standard d'exportation
  • Délai de livraison
    7-20 jours ouvrables
  • Conditions de paiement
    T/T
  • Capacité d'approvisionnement
    1KK de poteaux par mois

2-22 Bornes de barrière électrique Bloc de jonction Connecteur 300 Volts

Obtenir le prix Contactez

2 à 22 pôles connecteur électrique de bloc de borne de barrière 300 volts



Des détails rapides:



1Les blocs terminaux de barrière de PCB sont largement utilisés dans l'automatisation, la conversion de fréquence, la communication, l'alimentation électrique, etc.



1- La hauteur est de 7,62 mm.8.25 mm,8.70 mm,9.525 mm,10.00 mm,11.00 mm,

13.00 mm,13.50 mm,14.50 mm,20.00 mm,21.00 mm

2. avec ou sans couverture, une ou deux rangées, d'un niveau à trois niveaux, etc.

3Matériaux: le boîtier en plastique est PBT ((UL94 V-0)
4Température de fonctionnement: -40°C à +120°C
5La cage et le terminal sont en laiton ou en cuivre.

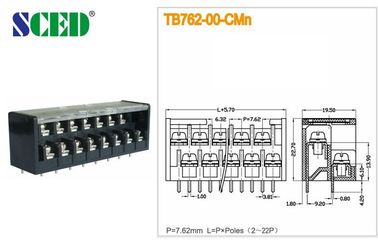

Paramètre et dessinLes spécifications:



Données techniques UL

B. Pour

C

D

Voltage nominal/courant V/A

300/15



300 décimales

Portée du fil AWG

14 à 22



14 à 22

Données techniques CEI



Catégorie de surtension

Ⅲ

Ⅲ

Ⅱ

Classe de contamination

3

2

2

Voltage nominal/courant V/A

250 / 24

320 / 24

400 / 24

Voltage de surtension nominale KV

4

4

4

Capacité de raccordement nominale en mm2

2.5

Matériel



Matériau isolant / classe d'inflammabilité

Le produit doit être soumis à un contrôle d'approvisionnement.

Résistance à la corrosion

Lamière/étain plaqué

Screw / plaquage

Acier/nickelé

Autres données



Diamètre du trou de PCB en mm

φ1 est5

Longueur de décapage en mm

7 ou 8

Écrou / couple / lbf.in

M 3 / 5 à 7



Couleur standard: Noir. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionnez la couleur que vous voulez.



Avantages concurrentiels:



  1. Bonne qualité stable
  2. Prix compétitif
  3. Réponse rapide
  4. Une gamme complète de produits à choisir
  5. Flexibilité pour concevoir la pièce exacte selon la demande des clients



Le titre:

Blocs terminaux de barrière, Blocs terminaux d'énergie, Blocs terminaux électriques, fournisseurs de blocs terminaux.



2-22 Bornes de barrière électrique Bloc de jonction Connecteur 300 Volts 0

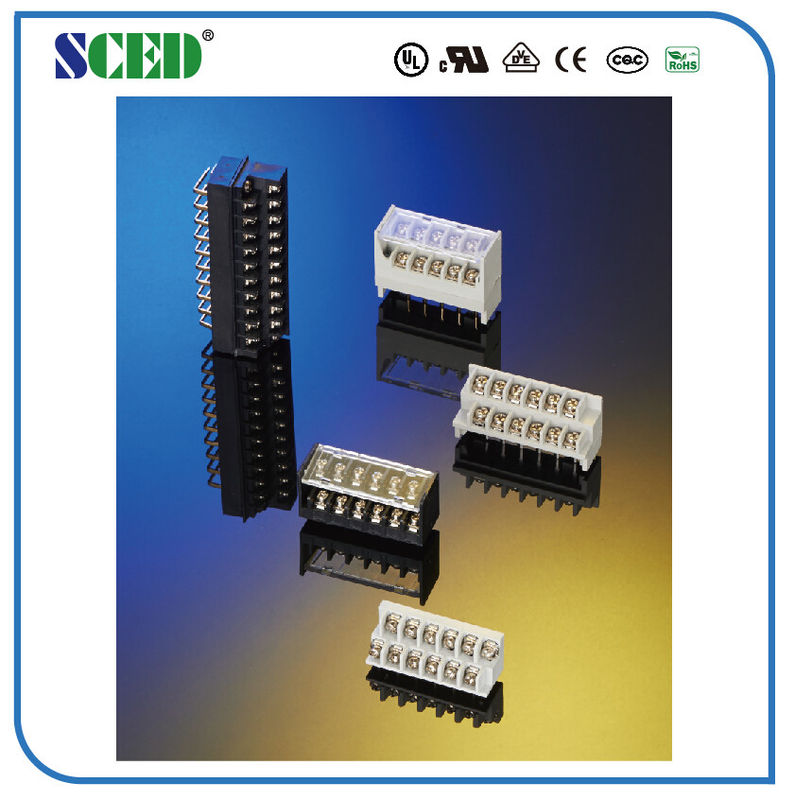

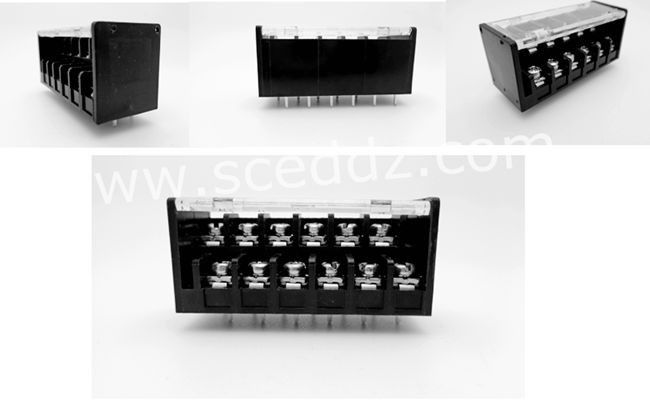

Des photos:



2-22 Bornes de barrière électrique Bloc de jonction Connecteur 300 Volts 1



Photos de l'emballage



2-22 Bornes de barrière électrique Bloc de jonction Connecteur 300 Volts 2
