Bloc de jonction à vis coudé à 45 degrés, connexion rapide 16-24 AWG, 2 broches - 28 broches 3,81 mm
-
Mettre en évidence
bloc de jonction à vis
,TB de connexion de vis
-
ApplicationsPCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
-
CouleurVert
-
Nombre de contacts2P-28P
-
Courant nominal10A
-
Tension nominale300V
-
TaperStyle de serrage à vis
-
Pas3.81mm
-
DegréEntrée de fil à 45 degrés
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTJ381-11
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement2KK poteaux chaque mois
Bloc de jonction à vis coudé à 45 degrés, connexion rapide 16-24 AWG, 2 broches - 28 broches 3,81 mm
Connexion rapide 16-24 AWG 45 degrés de vis de terminal Bloc 2 épingle - 28 épingle 3,81 mm
Détails
Le pas est de 3,81 mm.
300V 10A, 2P-28P,
Blocs terminaux de circuits imprimés, blocs terminaux de vis de circuits imprimés, série Euro type Raising
Des spécifications.
□■Entrée de fil en angle droit; ■Entrée de fil verticale; ■Entrée de fil de 45 degrés
■Un pont unique;□Couvertures à trois couvertures
Paramètre et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 décimales |
|
|
|
Portée du fil AWG |
16 à 24 |
|
|
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
160 sur 10 |
200 sur 10 |
400 sur 10 |
|
Voltage de surtension nominale KV |
2.5 |
2.5 |
2.5 |
|
Capacité de raccordement nominale en mm2 |
1.0 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Résistance à la corrosion |
En cuivre ou en étain |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Diamètre du trou de PCB en mm |
φ1 est2 |
||
|
Longueur de décapage en mm |
4 à 5 |
||
|
Écrou / couple / lbf.in |
M2 / 1.8-2.0 |
||
Couleur standard: Vert. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionnez la couleur que vous voulez.
Comment commander:
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients

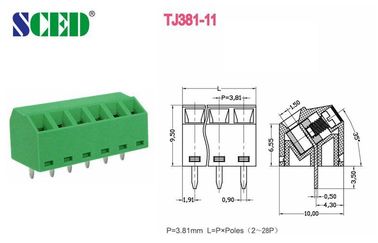

Le dessin:
Le titre:
Produits de base pour l'électricité, produits de base pour l'électricité
