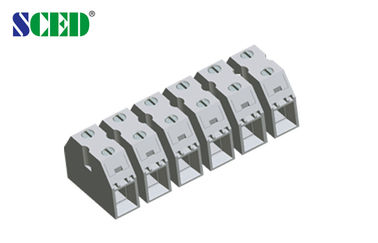

Bloc de jonction à montage sur panneau 2-16 pôles 600V 85A Connecteur à vis à niveau unique
-
Mettre en évidence
connecteur de bloc terminal monté sur panneau
,Borniers à montage sur circuit imprimé
-
TaperBloc de terminaux de montage de panneau,Blocs de terminaux de barrière,Blocs de terminaux de puissan
-
Pas16,5 mm
-
Nombre de contacts2P-16P
-
Fourchette4-22
-
Tension nominale600V
-
Courant nominal85a
-
CouleurGris
-
ApplicationsPCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTR-16N-01
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction à montage sur panneau 2-16 pôles 600V 85A Connecteur à vis à niveau unique
2-16 pôles du panneau de montage du terminal bloc 600V 85A connecteur à vis à niveau unique
■Entrée de fil en angle droit; □Entrée de fil verticale; □Entrée de fil de 45 degrés
■ Niveau unique; □ Double niveau; □ Triple niveau
Couleur standard: gris. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionnez la couleur que vous voulez.
Alimentation par les bornes, Alimentation par les connecteurs, borne de montage, borne électrique
Comment commander:
Applications:
PCB, convertisseurs de fréquence, serveur, commutateur, alimentation, éclairage électrique, contrôle industriel, automatisation, transport ferroviaire, communication, électricité, sécurité, équipement médical,MilitaireL'ascenseur, etc.
Paramètres et spécifications de dessin:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
600 / 85 |
600 /85 |
600 / 5 |
|
Portée du fil AWG |
4 à 22 |
4 à 22 |
4 à 22 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
800 / 85 |
1000 / 85 |
1000 / 85 |
|
Voltage de surtension nominale KV |
8 |
8 |
8 |
|
Capacité de raccordement nominale en mm2 |
16 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Plaquage du panneau de conduction |
Plaqué en cuivre / nickel |
||
|
Plaquage de cage de pince |
En cuivre / plaqué au nickel |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
9 à 10 |
||
|
Écrou / couple / lbf.in |
M 5 / 15 à 18 |
||
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients

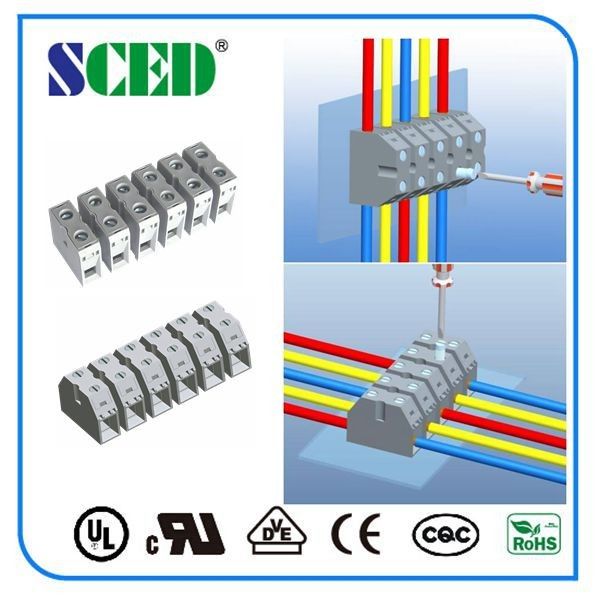

Le dessin photo:
