Mettre en évidence
des blocs terminaux à vis de PCB
,connecteurs de blocs de bornes de circuits imprimés
-
ApplicationsPCB, site serveur, commutateur, alimentation électrique, éclairage électrique,
-
CouleurVert
-
Nombre de contacts2P-24P
-
Pas5.08mm
-
Courant nominal10A
-
Tension nominale300V
-
Fourchette12-26 A.W.G.
-
Mots-clésBorniers à montage sur circuit imprimé
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleLe numéro de série TJ508-02
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois

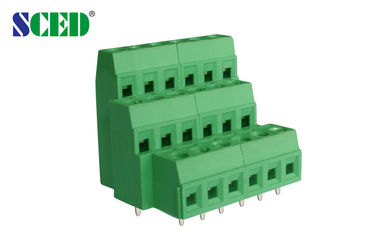

Connecteur de bloc de borne de 5,08 mm à triple niveau
Connecteur de bloc de borne de 5,08 mm à triple niveau
■Entrée de fil à angle droit; □Entrée de fil verticale; □Entrée de fil à 45 degrés
D'un seul pont, d'un double pont, d'un triple pont
Couleur standard: Vert. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et choisir la couleur
Vous voulez.
Blocs terminaux de montage de PCB, Blocs terminaux de vis de PCB, Blocs terminaux électriques, Euro terminal de levage
Blocs, fabricant de blocs de bornes
Comment commander:
Applications:
PCB, convertisseurs de fréquence, serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel,
Automatisation, transport ferroviaire, communication, électricité, sécurité, équipement médical, militaire,
L'ascenseur, etc.
Paramètres et spécifications de dessin:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 sur 10 |
|
300 sur 10 |
|
Portée du fil AWG |
12 à 26 |
|
12 à 26 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
250 sur 10 |
400 sur 10 |
630 / 10 |
|
Voltage de surtension nominale KV |
4 |
4 |
4 |
|
Capacité de raccordement nominale en mm2 |
1.5 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Résistance à la corrosion |
En cuivre ou en étain |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Diamètre du trou de PCB en mm |
φ1 est4 |
||
|
Longueur de décapage en mm |
6 à 7 |
||
|
Écrou / couple / lbf.in |
M3 / 4.4 à 5.3 |
||
Avantages concurrentiels:
1- De bonne qualité.
2. Prix compétitif
3Répondez rapidement.
4- Une gamme complète de produits
5. Flexibilité pour concevoir la pièce exacte selon la demande des clientsJe suis désolée.
Photo de dessin:

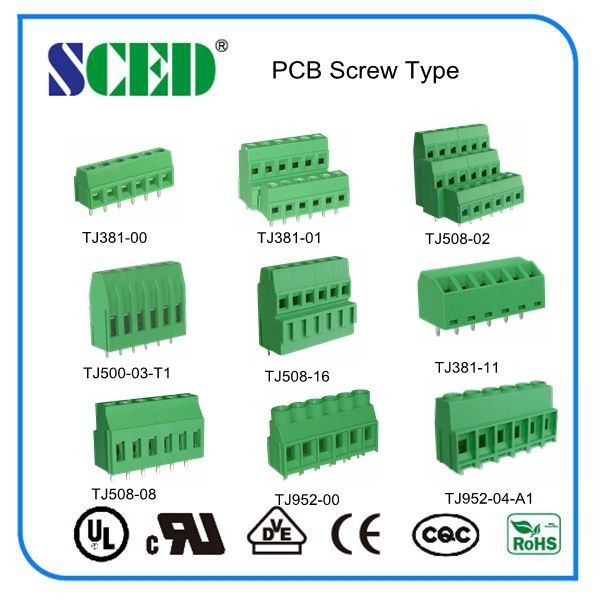

Les photos:
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
