Lieu d'origine: | Shenzhen (Chine). |
Nom de marque: | SCED |
Certification: | UL, CE |
Numéro de modèle: | TJ508-01 |
Quantité de commande min: | 600 |
---|---|
Prix: | Get latest price |
Détails d'emballage: | carton standard d'exportation |
Délai de livraison: | 7-21 jours ouvrables |
Conditions de paiement: | T/T. |
Capacité d'approvisionnement: | 1KK poteaux chacun mensuel |
Applications: | Carte PCB, convertisseurs de fréquence, site serveur, etc. | couleur: | vert |
---|---|---|---|
Nombre de contacts: | 2P-24P | Poix: | 5.08mm |
Courant évalué: | 10A | Tension nominale: | 300V |
Chaîne de fil: | 12-26 A.W.G. | Mots clés: | bloc terminal PCB |
Surligner: | TB de vis de carte PCB,connecteurs de TB de carte PCB |

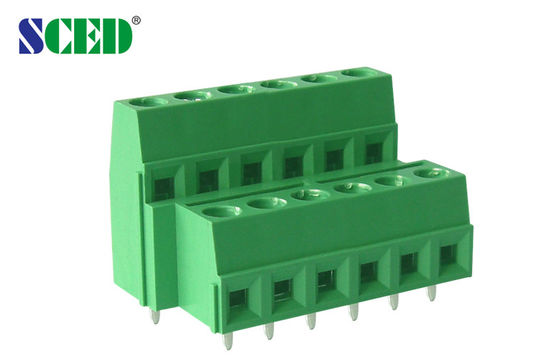

TB de câblage à angle droit de carte PCB pour des convertisseurs de fréquence
Applications :
Carte PCB, convertisseurs de fréquence, site serveur, commutateur, alimentation d'énergie, éclairage électrique, contrôle d'industrie,
Automation, transport ferroviaire, communication, Electric Power, sécurité, équipement de médecine, militaires,
Ascenseur, etc….
admission de fil de ■Rightangle ; admission □Vertical de fil ; admission de fil du degré □45
plate-forme de □Single ; plate-formes ■Double ; plate-formes de □Triple
Couleur standard : Vert. D'autres couleurs également disponibles, se rapportent svp au-dessous de la façon commander et choisir la couleur
vous voulez.
TB de bâti de carte PCB, TB de vis de carte PCB, TB électriques, euro terminal augmentant
blocs, fabricant de TB
Comment passer commande :
Caractéristiques de paramètre et de dessin :
Données techniques d'UL |
B |
C |
D |
Tension évaluée/V/A actuel |
300/10 |
|
300/10 |
A.W.G. de chaîne de fil |
12-26 |
|
12-26 |
Données techniques du CEI |
|
||
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
Classe de contamination |
3 |
2 |
2 |
Tension évaluée/V/A actuel |
250/10 |
400/10 |
630/10 |
Tension de montée subite évaluée kilovolt |
4 |
4 |
4 |
Capacité se reliante évaluée millimètre2 |
1,5 |
||
Matériel |
|
||
Matériel d'isolation/classe d'inflammabilité |
PA66/UL94, V-0 |
||
Cage/électrodéposition de bride |
En laiton/nickelé |
||
Terminal/électrodéposition |
En laiton/étampé |
||
Vis/électrodéposition |
En acier/galvanisé |
||
D'autres données |
|
||
Diamètre de trou de carte PCB millimètre |
φ1.4 |
||
Longueur de dépouillement millimètre |
6-7 |
||
Vis/couple/lbf.in |
M3/4.4-5.3 |
Avantage compétitif :
Nous pouvons fournir la bonne qualité et le prix concurrentiel stables
Soutenez également rapidement les produits de réponse et de gamme complète pour la sélection
Et flexible pour concevoir la partie précise par demande de clients
Photo de détail
