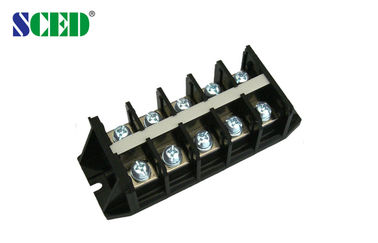

Bloc de jonction monté sur panneau PCB 2P - 24P Haute Tension 600V 20A
-
Mettre en évidence
connecteur de bloc terminal monté sur panneau
,Borniers à montage sur circuit imprimé
-
TaperBloc de terminaux de montage de panneau,Blocs de terminaux de barrière,Blocs de terminaux de puissan
-
Pas9.50mm
-
Nombre de contacts2P-24P
-
Fourchette24-12 A.W.G.
-
Tension nominale600V
-
Courant nominal20A
-
CouleurNoir
-
ApplicationsPCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTR20-01-BM0
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction monté sur panneau PCB 2P - 24P Haute Tension 600V 20A
Bloc terminal monté sur panneau de PCB 2P - 24P Haute tension 600V 20A
Des spécifications.
■Entrée de fil à angle droit;
■Le niveau unique;
Montage du panneau sur la carte PCB
Tag: Blocs terminaux de barrière, Blocs terminaux électriques, Blocs terminaux électriques
Applications:
PCB,
un débit de sortie de l'air supérieur à 100 W;
Site du serveur, commutateur,
L'alimentation électriqueet ainsi de suite.
Les spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
600 / 20 |
600 / 20 |
|
|
Portée du fil AWG |
24 à 12 |
24 à 12 |
|
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
800 /10 |
1 000 / 20 |
1 000 / 20 |
|
Voltage de surtension nominale KV |
8 |
8 |
8 |
|
Capacité de raccordement nominale en mm2 |
2 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
||
|
Tableau de conduction/plaquage |
Lamière/nickelé |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
8 à 9 |
||
|
Le couple de la vis mm |
M3.5 /7 à 10 |
||
Avantage de la fonctionnalité:
1Combinés pour être des positions différentes
2Les produits peuvent être montés sur PCB
3. marqués de différentes étiquettes, assemblés avec ou sans couverture de protection, ajoutés avec ou sans toutes sortes de jumpers plats.
Avantages concurrentiels:
1- De bonne qualité.
2. Prix compétitif
3Répondez rapidement.
4- Une gamme complète de produits
5. Flexibilité pour concevoir la pièce exacte selon la demande des clients
Couleur standard: Noir. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionnez la couleur que vous voulez.
Comment commander:
Le dessin:
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
