Bloc de jonction à montage sur panneau, pas de 16,5 mm, unipolaire, plage de fils 4 - 22 AWG
-
Mettre en évidence
bloc de terminaux de câblage
,alimentation à travers les blocs terminaux
-
TaperPar le panneau
-
Pas16,5,00 mm
-
VisAcier
-
Couple15-18 Ibf.dans
-
Conseil de conductionCuivre
-
Matériau isolantPA66
-
Fourchette4-22 AWG
-
Lieu d'origineSHENZHEN CHINE
-
Nom de marqueSCED
-
CertificationCE ROHS
-
Numéro de modèleTR-16N-01
-
Quantité de commande min200
-
Détails d'emballageCarton d'exportation standard Dimension du carton principal standard : 341 x 273 x 198 mm ; Dime
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementLC, T/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction à montage sur panneau, pas de 16,5 mm, unipolaire, plage de fils 4 - 22 AWG
Pôle de 16,5 mm à travers les panneaux de bornes à alimentation unique à travers le connecteur
1. Applications:
1Les circuits imprimés, les convertisseurs de fréquence, les serveurs, les commutateurs, l'alimentation électrique, l'éclairage,
2Le contrôle industriel, l'automatisation
3- les transports ferroviaires, les communications, l'énergie électrique, la sécurité, les équipements médicaux, l'armée,
L'ascenseur, etc.
2. Spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
600 / 85 |
600 /85 |
600 / 5 |
|
Portée du fil AWG |
4 à 22 |
4 à 22 |
4 à 22 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
800 / 85 |
1000 / 85 |
1000 / 85 |
|
Voltage de surtension nominale KV |
8 |
8 |
8 |
|
Capacité de raccordement nominale en mm2 |
16 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Plaquage du panneau de conduction |
Plaqué en cuivre / nickel |
||
|
Plaquage de cage de pince |
En cuivre / plaqué au nickel |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
9 à 10 |
||
|
Écrou / couple / lbf.in |
M 5 / 15 à 18 |
||
3- Les avantages:
1Le bloc terminal de perforation est largement utilisé dans le contrôle industriel, l'alimentation électrique, l'économie d'énergie, etc.
2Il peut être empilé en différents pôles, facile à monter sur PCB ou carte de contrôle,
3Il possède de très bonnes propriétés mécaniques et électriques,
4Avantage concurrentiel:
1. Bonne capacité d'affaires OEM & ODM, 31 lignes de production répondent à vos besoins d'expédition;
2Votre commande sera traitée rapidement par une équipe amicale et consciencieuse, engagée à fournir un service de haut niveau;
3La remise offerte est basée sur la quantité.

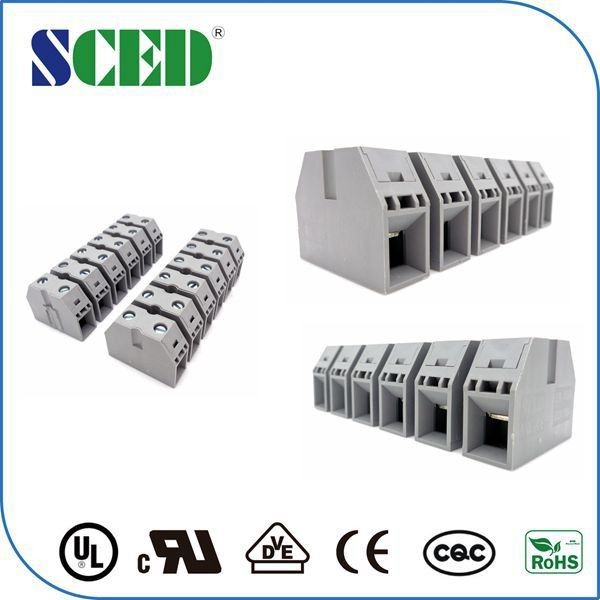

5. Photo et dessin
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
