Mettre en évidence
des blocs terminaux à vis de PCB
,connecteurs de blocs de bornes de circuits imprimés
-
Matériau terminalLaiton
-
PlacageNickel plaqué
-
Fourchette16-30 A.W.G.
-
CouleurVert
-
VisAcier
-
Diamètre de trou de carte PCBφ1,1 mm
-
Matériau isolantPA66
-
Poteaux2P-22P
-
Pas2,54 mm
-
Admission de filAngle droit
-
Lieu d'origineChine
-
Nom de marqueSCED
-
CertificationCE,UL,CUL,CQC,VDE etc.
-
Numéro de modèleTJ254-02
-
Quantité de commande min500 pièces
-
PrixUSD 0.01-0.2 per pole
-
Détails d'emballageNormalement, un carton principal emballe 16 boîtes intérieures à l'intérieur. Dimension principale s
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnementPoteaux 1KK chaque mois

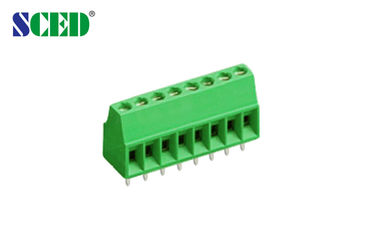

Bloc de jonction PCB 2,54 mm laiton vert entrée de fil à angle droit
2.54mm bloc de borne de PCB vert vert angle droit entrée de fil
Description détaillée du produit
Le débit est de 2,54 mm, 125V 6A, 2P-22P, blocs de terminaison de PCB, blocs de terminaison de vis de PCB, série de levage de type Euro
■Entrée de fil en angle droit; □Entrée de fil verticale; □Entrée de fil de 45 degrés
■Un seul pont; □deux ponts; □trois ponts
Couleur standard: vert. D'autres couleurs sont également disponibles.
Applications:
Par exemple: PCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel, automatisation, transport ferroviaire, communication, électricité, sécurité,Équipement médicalL'armée, l'ascenseur, etc.

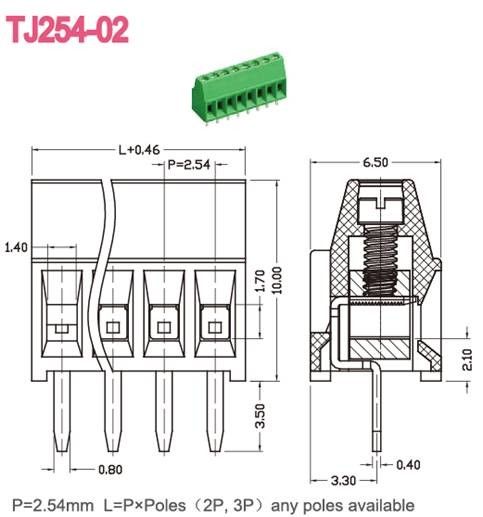

Paramètre et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
125 / 6 |
|
|
|
Portée du fil AWG |
16 à 30 |
|
|
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
63 / 6 |
160 / 6 |
320 / 6 |
|
Voltage de surtension nominale KV |
1.5 |
1.5 |
2.5 |
|
Capacité de raccordement nominale en mm2 |
0.5 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Résistance à la corrosion |
En cuivre ou en étain |
||
|
Screw / plaquage |
Acier/nickelé |
||
|
Autres données |
|
||
|
Diamètre du trou de PCB en mm |
φ1 est1 |
||
|
Longueur de décapage en mm |
4 à 5 |
||
|
Écrou / couple / lbf.in |
M1.6 / 1.0-1.3 |
||
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide et bon service après-vente
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
