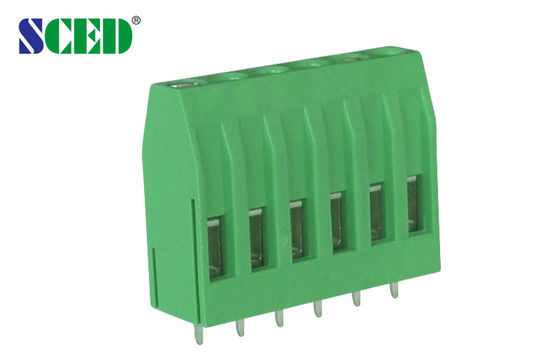

Bloc de jonction à souder pour circuit imprimé vert 300V avec un seul niveau pour alimentation électrique
-
Mettre en évidence
connecteurs de blocs de bornes de circuits imprimés
,TB de bâti de carte PCB
-
TaperType de carte PCB
-
Pas5,00 millimètres
-
Nom.Tension300V
-
Nom actuel10A
-
CouleurVert, autre couleur disponible
-
VisAcier M3
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTJ500-03-T1
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballageEmballage standard à l'exportation
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction à souder pour circuit imprimé vert 300V avec un seul niveau pour alimentation électrique
Bloc terminal de soudure de PCB vert à 300 V avec un seul niveau pour l'alimentation électrique
Paramètre et dessinLes spécifications:
Données techniques UL | B. Pour | C | D |
Voltage nominal/courant V/A | 300 sur 10 |
| 300 sur 10 |
Portée du fil AWG | 12 à 26 |
| 12 à 26 |
Données techniques CEI |
| ||
Catégorie de surtension | Ⅲ | Ⅲ | Ⅱ |
Classe de contamination | 3 | 2 | 2 |
Voltage nominal/courant V/A | 250 sur 10 | 400 sur 10 | 630 / 10 |
Voltage de surtension nominale KV | 4 | 4 | 4 |
Capacité de raccordement nominale en mm2 | 2.5 | ||
Matériel |
| ||
Matériau isolant / classe d'inflammabilité | Le produit doit être présenté sous la forme d'une couche d'étiquette. | ||
Cage de serrage / plaquage | En cuivre / plaqué au nickel | ||
Résistance à la corrosion | En cuivre ou en étain | ||
Screw / plaquage | Acier / zinc plaqué | ||
Autres données |
| ||
Diamètre du trou de PCB en mm | φ1 est5 | ||
Longueur de décapage en mm | 6 à 7 | ||
Écrou / couple / lbf.in | M3 / 4.4 à 5.3 | ||
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients
Applications:
PCB, convertisseurs de fréquence, serveur, commutateur, alimentation, éclairage électrique, contrôle industriel, automatisation, transport ferroviaire, communication, électricité, sécurité, équipement médical,MilitaireL'ascenseur, etc.
Le dessinLes spécifications
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
