Grâce à des panneaux de terminaux de blocage de montage de panneau de PCB vis de connexion M3
-
Mettre en évidence
bloc de terminaux de câblage
,alimentation à travers les blocs terminaux
-
Largeur terminale10.00 mm
-
Tension/courant nominal300V/30A
-
LogementPA66/UL94V-0
-
CouleurGris
-
VisM3/Acier/Zingué
-
Cage de brideLaiton / Nickelé
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTR-4N-02
-
Quantité de commande min200 pièces
-
Détails d'emballagecarton standard d'exportation
Grâce à des panneaux de terminaux de blocage de montage de panneau de PCB vis de connexion M3
Grâce à des panneaux de terminaux de blocage de montage de panneau de PCB vis de connexion M3
1. vis: M3/ acier/ zinc
2. Utilisé pour l'alimentation électrique, le filtre de puissance et le contrôle industriel
3. Facile à assembler au panneau avec une épaisseur inférieure à 10 mm.
4Température de fonctionnement: -40°C à +150°C
Paramètre photo et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 / 30 |
|
300 sur 10 |
|
Portée du fil AWG |
10 à 30 |
|
10 à 30 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
500 / 32 |
630 / 32 |
1 000 / 32 |
|
Voltage de surtension nominale KV |
6 |
6 |
6 |
|
Capacité de raccordement nominale en mm2 |
4 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Tableau de conduction / placage |
En cuivre / plaqué au nickel |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
8 |
||
|
Écrou / couple / lbf.in |
M3 / 5.3-7 |
||
Applications:
1- PCB, convertisseurs de fréquence,
2Le site du serveur, le commutateur, l'alimentation électrique, l'éclairage électrique, le contrôle industriel, l'automatisation, l'électricité,
3Transport ferroviaire, communication, sécurité, équipement médical, militaire, ascenseur, etc.
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients

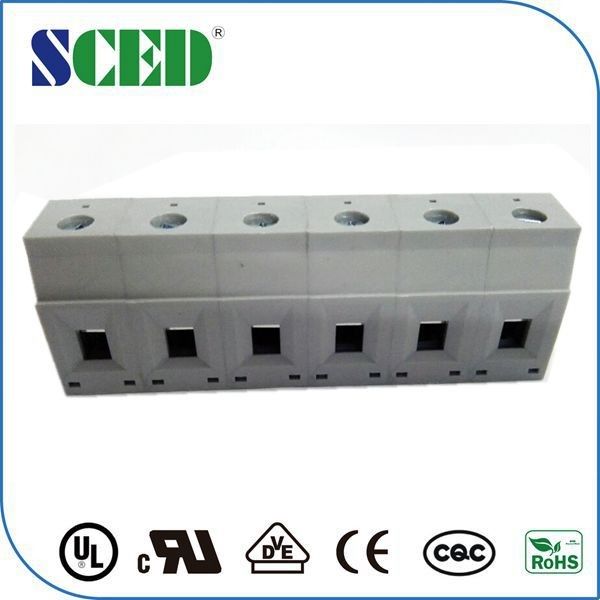

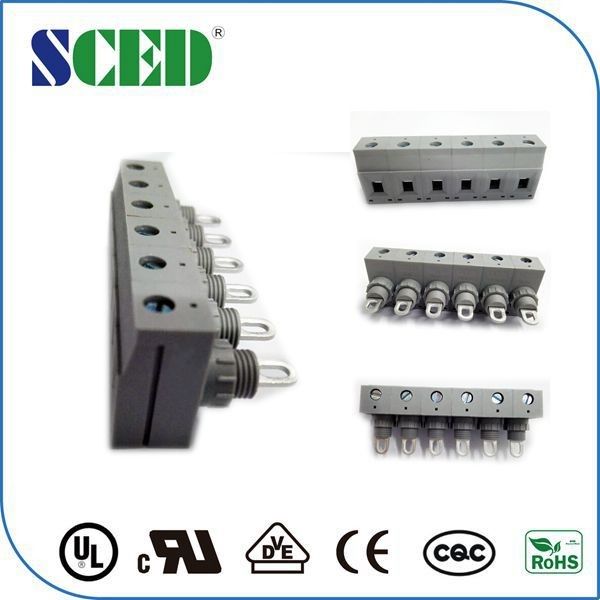

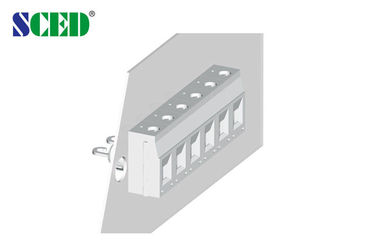

Photo et dessin
Je vous en prie.
Certifications du SCED Photo:
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
