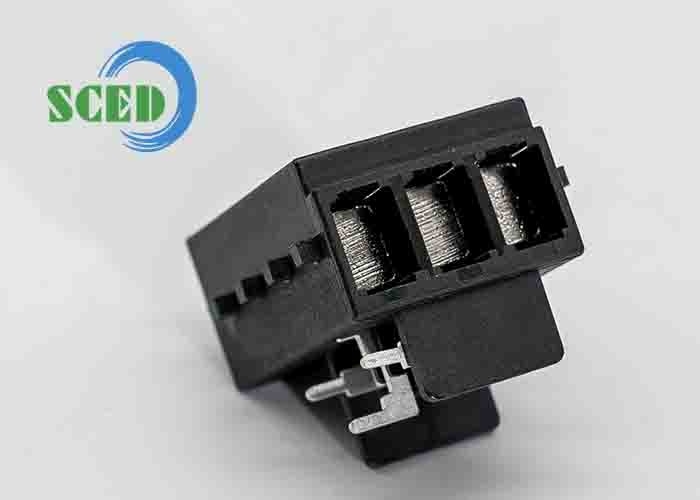

Connecteur de bloc de borne de 6,2 mm de 300 V 15A pour PCB à vis M3 et plaqué d'étain
Produit détailléDéfinition:
La hauteur est de 6,2 mm, 300 V 15A, 3P,Blocs terminaux de circuits imprimés de type Euro
■ Entrée de fil en angle droit; □ Entrée de fil verticale; □ Entrée de fil à 45°
■ Un seul pont; □ Deux ponts; □ Trois ponts
Couleur standard: noir. D'autres couleurs sont également disponibles.
Applications à réaliser:
Il peut être utilisé dans les circuits imprimés, les convertisseurs de fréquence, les serveurs, les commutateurs, l'alimentation électrique, l'éclairage électrique, le contrôle industriel, l'automatisation, le transport ferroviaire, la communication, l'énergie électrique, la sécurité,Équipement médical, militaires etc..
Comment commander:
Paramètre et dessinLes spécifications:
| Données techniques UL | B. Pour | C | D |
| Voltage nominal/courant V/A | 300/15 | ||
| Portée du fil AWG | 10 à 24 | ||
| Données techniques CEI | |||
| Catégorie de surtension | Ⅲ | Ⅲ | Ⅱ |
| Classe de contamination | 3 | 2 | 2 |
| Voltage nominal/courant V/A | 630 / 15 | 800 / 15 | 1 000 / 15 |
| Voltage de surtension nominale KV | 6 | 6 | 8 |
| Capacité de raccordement nominale en mm2 | 4.0 | ||
| Matériel | |||
| Matériau isolant / classe d'inflammabilité | Le produit doit être présenté sous la forme d'une couche d'étiquette. | ||
| Cage de serrage / plaquage | En cuivre / plaqué au nickel | ||
| Résistance à la corrosion | En cuivre ou en étain | ||
| Screw / plaquage | Acier / zinc plaqué | ||
| Autres données | |||
| Diamètre du trou de PCB en mm | φ1 est4 | ||
| Longueur de décapage en mm | 7 ou 8 | ||
| Écrou / couple / lbf.in | M3 / 8.85 | ||
Avantages concurrentiels:

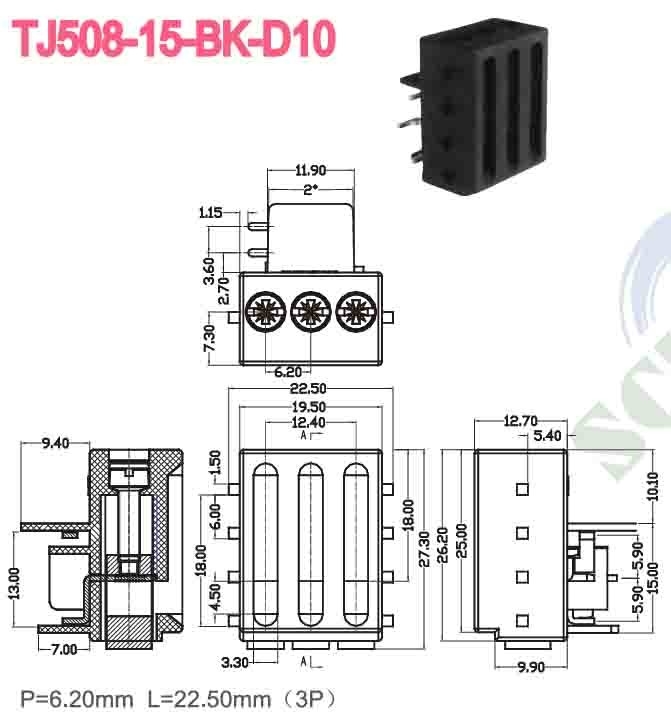

Photo de dessin
