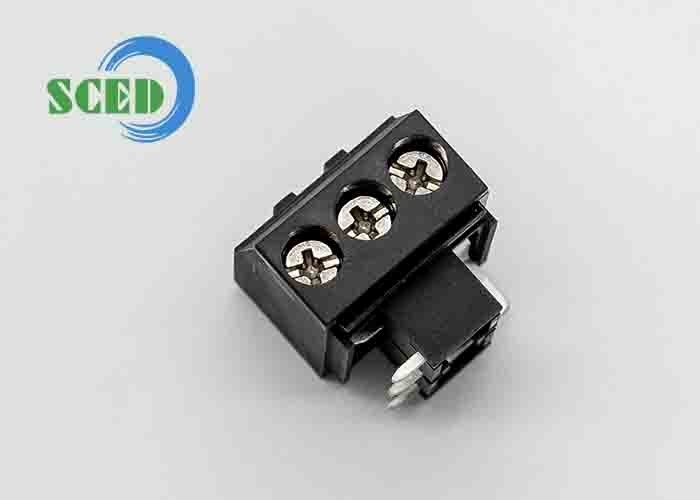

PA66 5,7 mm en laiton 300V 10A M3 connecteur de bloc terminal à vis 10 - 22 AWG
Produit détailléDéfinition:
Le pas est de 65,7 mm, 300V 10A, 3P,Blocs terminaux de circuits imprimés de type Euro
■ Entrée de fil en angle droit; □ Entrée de fil verticale; □ Entrée de fil à 45°
■ Un seul pont; □ Deux ponts; □ Trois ponts
Couleur standard: noir. D'autres couleurs sont également disponibles.
Applications à réaliser:
Il peut être utilisé dans les circuits imprimés, les convertisseurs de fréquence, les serveurs, les commutateurs, l'alimentation électrique, l'éclairage électrique, le contrôle industriel, l'automatisation, le transport ferroviaire, la communication, l'énergie électrique, la sécurité,Équipement médical, militaires etc..
Comment commander:
Paramètre et dessinLes spécifications:
| Données techniques UL | B. Pour | C | D |
| Voltage nominal/courant V/A | 300 décimales | 600/5 | |
| Portée du fil AWG | 10 à 22 | 10 à 22 | |
| Données techniques CEI | |||
| Catégorie de surtension | Ⅲ | Ⅲ | Ⅱ |
| Classe de contamination | 3 | 2 | 2 |
| Voltage nominal/courant V/A | 630 / 10 | 800 / 10 | 1000 sur 10 |
| Voltage de surtension nominale KV | 6 | 6 | 6 |
| Capacité de raccordement nominale en mm2 | 4.0 | ||
| Matériel | |||
| Matériau isolant / classe d'inflammabilité | Le produit doit être présenté sous la forme d'une couche d'étiquette. | ||
| Cage de serrage / plaquage | Acier/nickelé | ||
| Résistance à la corrosion | En cuivre ou en étain | ||
| Screw / plaquage | Acier/nickelé | ||
| Autres données | |||
| Diamètre du trou de PCB en mm | φ1 est4 | ||
| Longueur de décapage en mm | 7 ou 8 | ||
| Écrou / couple / lbf.in | M3 / 5.3-7 | ||
Avantages concurrentiels:
Photo de dessin
