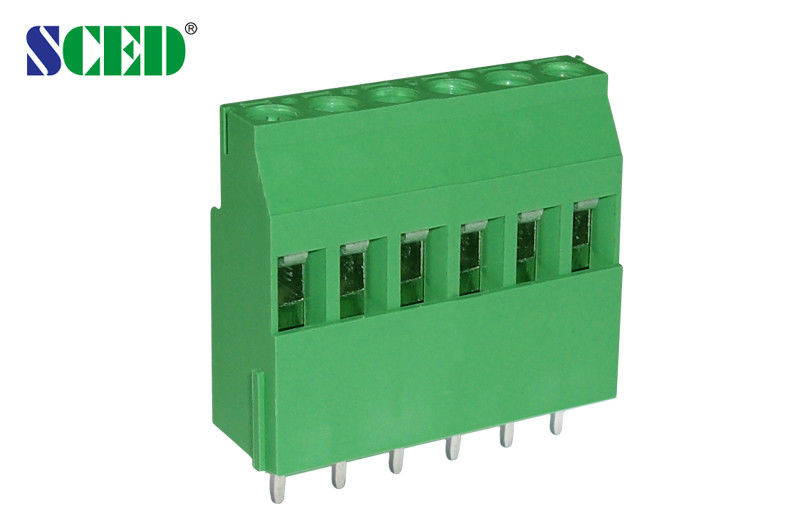

Le type Euro est utilisé pour le bloc de terminaison à vis de PCB 300V 10A PA66
Produit détailléDéfinition:
Il a une hauteur de 5,08 mm, 300 V 10A, 2P-24P,Blocs terminaux de circuits imprimés, blocs terminaux de vis de circuits imprimés, série Euro type Raising
■Entrée de fil en angle droit; □Entrée de fil verticale; □Entrée de fil de 45 degrés
■Un seul pont; □deux ponts; □trois ponts
Couleur standard: vert. D'autres couleurs sont également disponibles.
Applications:
PCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel, automatisation, transport ferroviaire, communication, électricité, sécurité, équipement médical,MilitaireL'ascenseur, etc.
Paramètre et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 sur 10 |
|
300 sur 10 |
|
Portée du fil AWG |
12 à 26 |
|
12 à 26 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
250 sur 10 |
400 sur 10 |
630 / 10 |
|
Voltage de surtension nominale KV |
4 |
4 |
4 |
|
Capacité de raccordement nominale en mm2 |
2.5 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Résistance à la corrosion |
En cuivre ou en étain |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Diamètre du trou de PCB en mm |
φ1 est6 |
||
|
Longueur de décapage en mm |
7 ou 8 |
||
|
Écrou / couple / lbf.in |
M3 / 4.4 à 5.3 |
||
Avantages concurrentiels:
Nos services couvrent toutes les industries et atteignent toutes les régions du monde.
