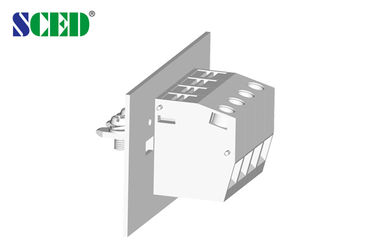

85A Panneau de montage du terminal de bloc UL94-V0 600V 12,1 mm largeur du terminal
Produit détailléDéfinition:
La hauteur de l'écran est de 12,1 mm, 600V 85A, 2P-24P, à travers les bornes du panneau / les bornes de l'alimentation / les connecteurs de cloisons
■ Entrée de fil en angle droit; □ Entrée de fil verticale; □ Entrée de fil à 45°
■ Un seul pont; □ Deux ponts; □ Trois ponts
Couleur standard: noir. D'autres couleurs sont également disponibles.
Applications:
1Ils peuvent être utilisés sur les circuits imprimés, les convertisseurs de fréquence, les serveurs, les commutateurs, l'alimentation électrique et l'éclairage électrique.SécuritéL'équipement médical, militaire, ascenseur, etc. peut également être utilisé.

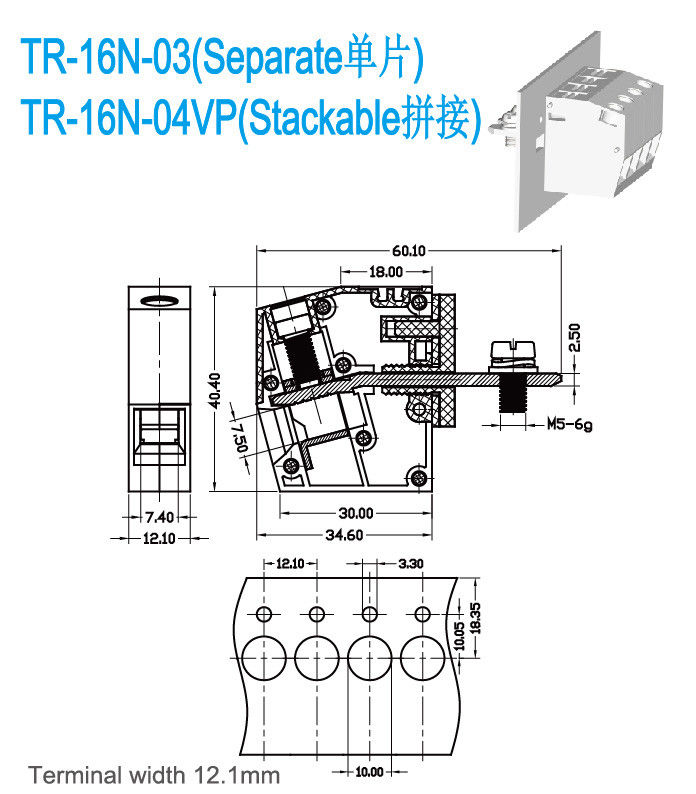

Paramètre et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
600 / 85 |
|
600 / 5 |
|
Portée du fil AWG |
4 à 20 |
|
4 à 20 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
630 / 101 |
800 / 101 |
1000 / 101 |
|
Voltage de surtension nominale KV |
6 |
6 |
6 |
|
Capacité de raccordement nominale en mm2 |
16 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
Acier/nickelé |
||
|
Tableau de conduction / placage |
Plaqué en cuivre / nickel |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
16 |
||
|
Écrou / couple / lbf.in |
M5 / 22 à 25 |
||
