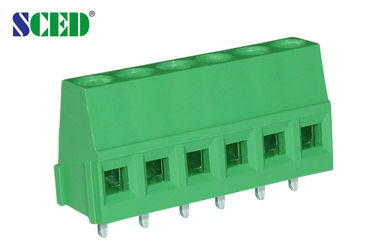

Bloc de jonction pour montage sur circuit imprimé, pas de 5,0 mm, 300 V, 10 A, connexion à cage à pince en laiton
-
Mettre en évidence
connecteurs de blocs de bornes de circuits imprimés
,TB de bâti de carte PCB
-
Pas5,00
-
Poteaux2P-24P
-
Tension300V
-
Actuel10A
-
CouleurVert
-
VisM3
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTJ500-00
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction pour montage sur circuit imprimé, pas de 5,0 mm, 300 V, 10 A, connexion à cage à pince en laiton
Coupe de circuit imprimé de montage du terminal 5.0mm 300v 10a connexion de cage de pince en laiton
Un détail rapide
La hauteur de l'écartement: 5,00 mm.
Les pôles: 2P-24P
Voltage/courant: 300V/10A
Portée du fil: 12 à 26 AWG
Matériaux: le boîtier en plastique est PA66 (UL94 V-0)
Température de fonctionnement: -40°C à +105°C
La cage de la pince et le terminal sont en laiton ou en cuivre de haute qualité
La vis est en acier M3 de haute qualité
Des spécifications.
1Le PCB Euro Terninal Blocks est largement utilisé dans l'industrie et le contrôle automatique, la puissance, la conversion de fréquence, etc.
2Il est constitué d'un boîtier en plastique, d'une cage de pince, d'un terminal et d'une vis.
3Il peut être empilé pour être différents pôles via 2P et 3P,
4Direction d'entrée du fil: 45 90 180 degrés
4. Matériaux: le boîtier en plastique est PA66(UL94 V-0) Température de fonctionnement: -40~+105 La cage et le terminal de la pince sont en laiton de haute qualité ou la vis en cuivre en acier de haute qualité
Paramètre et dessinLes spécifications:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 sur 10 |
|
300 sur 10 |
|
Portée du fil AWG |
12 à 26 |
|
12 à 26 |
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
250 sur 10 |
400 sur 10 |
630 / 10 |
|
Voltage de surtension nominale KV |
4 |
4 |
4 |
|
Capacité de raccordement nominale en mm2 |
2.5 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous la forme d'une couche d'étiquette. |
||
|
Cage de serrage / plaquage |
En cuivre / plaqué au nickel |
||
|
Résistance à la corrosion |
En cuivre ou en étain |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Diamètre du trou de PCB mm |
φ1 est4 |
||
|
Longueur de décapage en mm |
6 à 7 |
||
|
Écrou / couple / lbf.in |
M3 / 4.4 à 5.3 |
||
Avantages concurrentiels:
- Bonne qualité stable
- Prix compétitif
- Réponse rapide
- Une gamme complète de produits à choisir
- Flexibilité pour concevoir la pièce exacte selon la demande des clients
Applications:
Les PCB, les convertisseurs de fréquence,
Site serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel, automatisation,
Transport ferroviaire, communication, électricité, sécurité, équipement médical, militaire, ascenseur, etc.

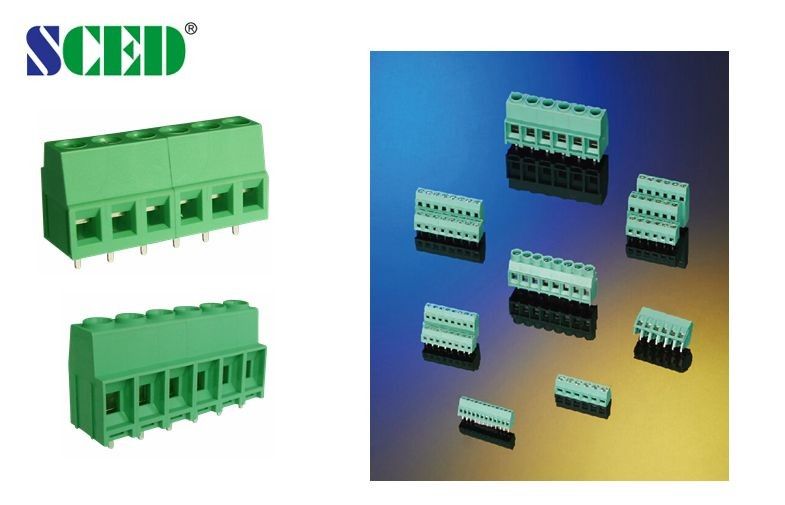

Photo de dessin et photo du produit:
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
