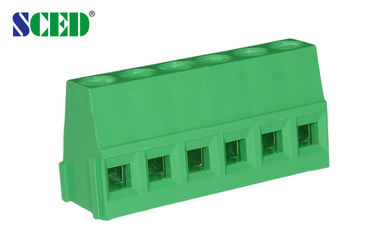

Insulated PCB Terminal Blocks Pitch 5.0mm Euro Type Raising Series

Blocs terminaux de circuit imprimé isolés, pas de 5,0 mm, série Euro à levier

Produits - TB de carte PCB
  • Mettre en évidence

    des blocs terminaux à vis de PCB

    ,

    TB de bâti de carte PCB

  • Applications
    PCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
  • Couleur
    Vert
  • Nombre de contacts
    2P-24P
  • Pas
    5,0 mm
  • Courant nominal
    10A
  • Tension nominale
    300V
  • Lieu d'origine
    Shenzhen, Chine
  • Nom de marque
    SCED
  • Certification
    UL, CE
  • Numéro de modèle
    TJ500-00-D1
  • Quantité de commande min
    500
  • Prix
    Get latest price
  • Détails d'emballage
    carton standard d'exportation
  • Délai de livraison
    7-20 jours ouvrables
  • Conditions de paiement
    T/T
  • Capacité d'approvisionnement
    1KK de poteaux par mois

Blocs terminaux de circuit imprimé isolés, pas de 5,0 mm, série Euro à levier

Obtenir le prix Contactez





Série de levage de type euro de 5,0 mm





Le type:

Blocs terminaux de circuits imprimés, blocs terminaux de vis de circuits imprimés, série Euro type Raising

Le tonnerre:

5.0 mm

Voltage nominal:

Pour les appareils électroniques

Courant nominal:

10A

Couleur standard:

Vert, d'autres couleurs sont disponibles

Nombre de contacts:

2P à 24P

Portée du fil:

12 à 26AWG

Applications:

Les équipements utilisés sont les suivants: PCB, convertisseurs de fréquence, serveurs, commutateurs, alimentation électrique, éclairage électrique, contrôle industriel, ascenseur, etc.



La taille de l'écran doit être comprise entre 5 mm et 10 mm, 300V 10A, 2P-24P, blocs de terminaison de PCB, blocs de terminaison de vis de PCB, série Euro type Raising



■Entrée de fil en angle droit; □Entrée de fil verticale; □Entrée de fil de 45 degrés

■Un seul pont; □deux ponts; □trois ponts



Paramètre et dessinLes spécifications:



Données techniques UL

B. Pour

C

D

Voltage nominal/courant V/A

300 décimales



300 décimales

Portée du fil AWG

12 à 26



12 à 26

Données techniques CEI



Catégorie de surtension

Ⅲ

Ⅲ

Ⅱ

Classe de contamination

3

2

2

Voltage nominal/courant V/A

250 sur 10

400 sur 10

630 / 10

Voltage de surtension nominale KV

4

4

4

Capacité de raccordement nominale en mm2

2.5

Matériel



Matériau isolant / classe d'inflammabilité

Le produit doit être présenté sous la forme d'une couche d'étiquette.

Cage de serrage / plaquage

En cuivre / plaqué au nickel

Résistance à la corrosion

En cuivre ou en étain

Screw / plaquage

Acier / zinc plaqué

Autres données



Diamètre du trou de PCB en mm

φ1 est4

Longueur de décapage en mm

6 à 7

Écrou / couple / lbf.in

M3 / 4.4 à 5.3

Blocs terminaux de circuit imprimé isolés, pas de 5,0 mm, série Euro à levier 0



Couleur standard: Vert. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionnez la couleur que vous voulez.

Comment commander:

Blocs terminaux de circuit imprimé isolés, pas de 5,0 mm, série Euro à levier 1



Avantages concurrentiels:

  1. Bonne qualité stable
  2. Prix compétitif
  3. Réponse rapide
  4. Une gamme complète de produits à choisir
  5. Flexibilité pour concevoir la pièce exacte selon la demande des clients

 Blocs terminaux de circuit imprimé isolés, pas de 5,0 mm, série Euro à levier 2
