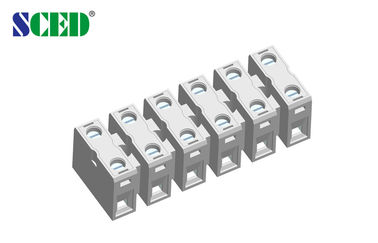

Bloc de jonction à montage sur panneau traversant pour fil à angle droit PCB 600V 20A
-
Mettre en évidence
des blocs terminaux à vis de PCB
,TB de bâti de carte PCB
-
ApplicationsPCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
-
CouleurGris
-
Nombre de contacts2P-16P
-
Pas10.00 mm
-
Courant nominal20A
-
Tension nominale600V
-
TaperAlimentation par le bloc terminal, alimentation par les blocs terminaux, alimentation par les connec
-
Fourchette12-28
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleTR-3N-01
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction à montage sur panneau traversant pour fil à angle droit PCB 600V 20A
L'alimentation en fil d'angle droit à travers le bloc terminal du panneau de montage PCB 600V 20A
Applications:
PCB, convertisseurs de fréquence, serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel,
Automatisation, transport ferroviaire, communication, électricité, sécurité, équipement médical,
L'armée, l'ascenseur, etc.
■Entrée de fil à angle droit; □Entrée de fil verticale; □Entrée de fil à 45 degrés
■ Niveau unique; □ Double niveau; □ Triple niveau
Couleur standard: gris. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et sélectionner la couleur
Vous voulez.
Alimentation par des bornes, connecteurs de bornes, par des bornes murales,
Blocs de bornes à monture pénale
Comment commander:
Paramètres et spécifications de dessin:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
600 / 20 |
600 / 20 |
|
|
Portée du fil AWG |
12 à 28 |
12 à 28 |
|
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
800 / 32 |
1 000 / 32 |
1 000 / 32 |
|
Voltage de surtension nominale KV |
8 |
8 |
8 |
|
Capacité de raccordement nominale en mm2 |
4 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
PL/ UL94, V-0 |
||
|
Plaquage du panneau de conduction |
Coupe/nickel |
||
|
Plaquage de cage de pince |
En cuivre / plaqué au nickel |
||
|
Screw / plaquage |
Acier / zinc plaqué |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
5 à 6 |
||
|
Écrou / couple / lbf.in |
M 3 / 4,4 à 5.3 |
||
Avantages concurrentiels:
1- De bonne qualité.
2. Prix compétitif
3Répondez rapidement.
4- Une gamme complète de produits
5. Flexibilité pour concevoir la pièce exacte selon la demande des clients
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
