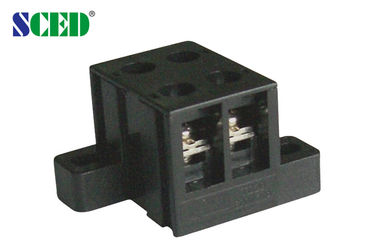

Bloc de jonction électrique à passage de courant élevé, blocs de jonction 20A
-
Mettre en évidence
des blocs terminaux à vis de PCB
,TB de bâti de carte PCB
-
ApplicationsPCB, convertisseurs de fréquence, site serveur, commutateur, alimentation électrique, éclairage élec
-
CouleurNoir
-
Nombre de contactsTous poteaux disponibles
-
Pas9.50mm
-
Courant nominal20A
-
Tension nominale300V
-
TaperAlimentation par le bloc terminal, alimentation par les connecteurs du terminal, blocs de bornes éle
-
Fourchette12-24
-
Lieu d'origineShenzhen, Chine
-
Nom de marqueSCED
-
CertificationUL, CE
-
Numéro de modèleLes données sont fournies par la Commission.
-
Quantité de commande min500
-
PrixGet latest price
-
Détails d'emballagecarton standard d'exportation
-
Délai de livraison7-20 jours ouvrables
-
Conditions de paiementT/T
-
Capacité d'approvisionnement1KK de poteaux par mois
Bloc de jonction électrique à passage de courant élevé, blocs de jonction 20A
Apport de courant élevé à travers le bloc terminal électrique, 20A blocs terminaux
Comment commander:
■Entrée de fil à angle droit; □Entrée de fil verticale; □Entrée de fil à 45 degrés
■ Niveau unique; □ Double niveau; □ Triple niveau
Couleur standard: Noir. D'autres couleurs sont également disponibles, veuillez consulter ci-dessous Comment commander et choisir la couleur
Vous voulez.
Blocs terminaux de barrière, Blocs terminaux de puissance, Blocs terminaux électriques
Applications:
PCB, convertisseurs de fréquence, serveur, commutateur, alimentation électrique, éclairage électrique, contrôle industriel,
AutomatisationTransport ferroviaire, communication, électricité, sécurité, équipement médical,
militaires,L'ascenseur, etc.
Paramètres et spécifications de dessin:
|
Données techniques UL |
B. Pour |
C |
D |
|
Voltage nominal/courant V/A |
300 / 20 |
300 / 20 |
|
|
Portée du fil AWG |
12 à 24 |
12 à 24 |
|
|
Données techniques CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Voltage nominal/courant V/A |
500 sur 20 |
800 / 20 |
1 000 / 20 |
|
Voltage de surtension nominale KV |
6 |
8 |
8 |
|
Capacité de raccordement nominale en mm2 |
3.5 |
||
|
Matériel |
|
||
|
Matériau isolant / classe d'inflammabilité |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
||
|
Tableau de conduction / placage |
En cuivre / plaqué au nickel |
||
|
Screw / plaquage |
Acier/nickelé |
||
|
Autres données |
|
||
|
Longueur de décapage en mm |
8 à 9 |
||
|
Écrou / couple / lbf.in |
M3.5 / 7 à 10 |
||
Avantages concurrentiels:
1- De bonne qualité.
2. Prix compétitif
3Répondez rapidement.
4- Une gamme complète de produits
5. Flexibilité pour concevoir la pièce exacte selon la demande des clients
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
