Détails sur le produit:
Conditions de paiement et expédition:
|
| Admission de fil: | Admission verticale de fil | Applications: | Carte PCB, convertisseur de fréquence, etc. |
|---|---|---|---|
| couleur: | vert | Nombre de contacts: | 2-22pins |
| Poix: | 5.08mm | Courant évalué: | 18A |
| Tension nominale: | 300V | Type: | TB que l'on peut brancher masculins |
| Surligner: | connecteur de TB de puissance,bloc de borne électrique |
||

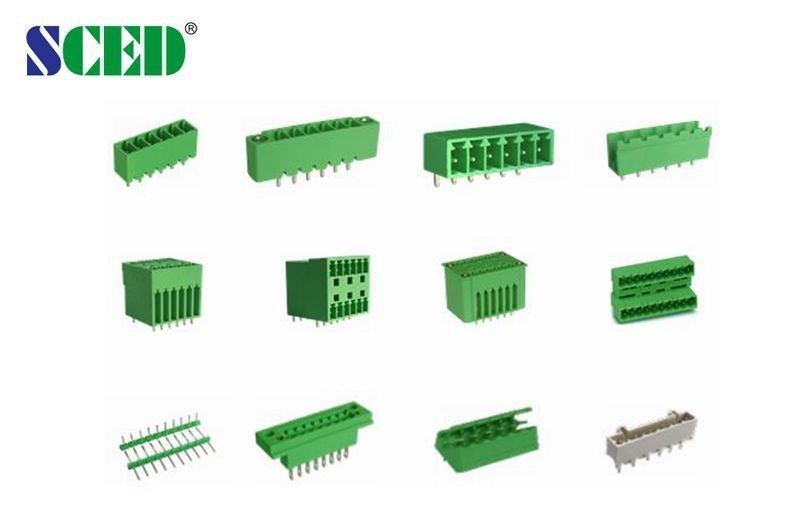

La carte PCB branchent 18A du TB 2 - 22 mâle de Polonais et connecteur femelle
Détail rapide
1. Les TB que l'on peut brancher est très utilisé dans la commande, le commucation de sécurité, l'industrie énergétique, les économies d'énergie et etc. servo.
1. peut être relié à TP508H-00 TP508H-00V, TP508H-01, TP508H-01V, TP508H-04, TP508H-05, TP508H-06, TP508H-06V, TP508H-07, TP508H-07V,
2. Le toghter que l'on peut brancher de travail de système par la prise et l'en-tête.
3. Les caractéristiques principales est elles peuvent être puissance réalisée "Marche/Arrêt" librement.
4. La prise peut être branchée dedans et très commodément.
5. Matériel : Le logement en plastique est PA66 (UL94 V-0), température de fonctionnement : Cage de bride de -40℃~+105℃ et terminal d'en-tête utilisant le laiton, bride de ressort avec le bronze de phosphore, vis utilisant l'acier de haute qualité.
Ce match masculin de prise avec la série femelle de prise : TP381P-00, TP381P-01, TP381P-02, TP381P-03,
TP381P-04, voient svp l'exposition de photos avant
Couleur standard : Couleur verte. D'autres couleurs également disponibles, se rapportent svp au-dessous de la façon passer commande et
choisissez la couleur
vous voulez.
TB que l'on peut brancher, TB embrochables, connecteurs de TB, connecteurs de carte PCB
Comment passer commande :
Applications :
Carte PCB, convertisseurs de fréquence, site serveur, commutateur, alimentation d'énergie, éclairage électrique, contrôle d'industrie,
Automation, transport ferroviaire, communication, Electric Power, sécurité, équipement de médecine,
Militaires,
Ascenseur, etc….
Caractéristiques de paramètre et de dessin :
|
Données techniques d'UL |
B |
C |
D |
|
Tension évaluée/V/A actuel |
300/18 |
|
|
|
A.W.G. de chaîne de fil |
|
|
|
|
Données techniques du CEI |
|
||
|
Catégorie de surtension |
Ⅲ |
Ⅲ |
Ⅱ |
|
Classe de contamination |
3 |
2 |
2 |
|
Tension évaluée/V/A actuel |
320/24 |
320/24 |
630/24 |
|
Tension de montée subite évaluée kilovolt |
4 |
4 |
4 |
|
Matériel |
|
||
|
Matériel d'isolation/classe d'inflammabilité |
PA66/UL94, V-0 (THR : PA46, UL94, V-0) |
||
|
Terminal/électrodéposition |
Cuivre/étampé |
||
|
D'autres données |
|
||
|
Diamètre de trou de carte PCB millimètre |
φ1.5 |
||
|
PinDimension millimètre |
0,4 x 1,1 |
||
Avantage compétitif :
1. Bonne qualité stable
2. Prix concurrentiel
3. Rapidement réponse
4. Produits de gamme complète pour la sélection
5. Flexible pour concevoir la partie précise par demande de clients
Photo de dessin
